勇士4U 8槽CPCI通訊計算平臺

CPCI-PE4800

產品介紹
技術規格
應用案例
相關文檔

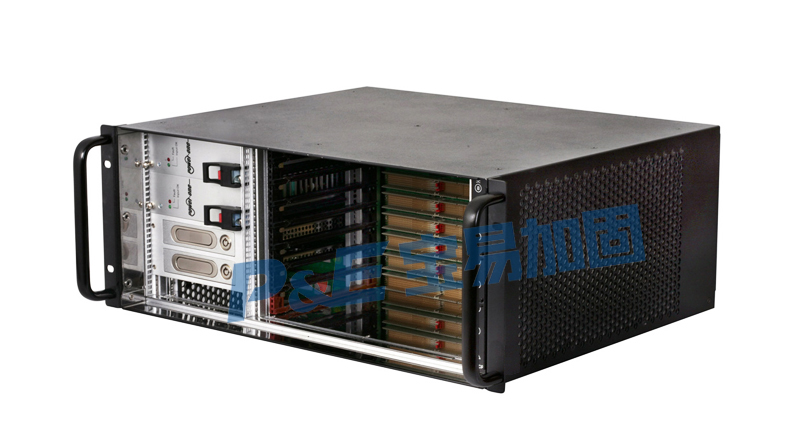

CPCI-PE4800是一款4U 8槽19" 標準上架式CompactPCI機箱，支持1個系統槽、7個擴展槽，支持前后插卡，符合PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.9、PICMG2.16規范。可插拔風扇模塊，從右到左吹風式散熱設計，進風口安裝防塵網，更換方便。

產品集成系統監控模塊ISM以及存儲位，提供一個高可靠性、高穩定性、高容量的CPCI通訊計算平臺。該產品適用、于通訊、語音增值、視訊、軍工、測控等多個領域

● 4U 8槽19"標準上架式CompactPCI系統平臺

● 1個系統槽、7個擴展槽，兼容32/64bit、33/66 MHz，支持Rear I/O

● 2個2.5""可插拔硬盤托架，1個PICMG2.9系統監控模塊ISM

● 1+1 250W 3U8HP CPCI冗余電源, 兼容AC/DC輸入

● 5個80mm軸心風扇，從右到左吹風式散熱設計?

機箱結構：		尺寸： 481.7mm(W) x 177.8mm(H) x 362.6mm(D)
		6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm）
		2個2.5"可插拔硬盤托架，1個智能監控模塊
		不銹鋼金屬箱體，黑色噴漆工藝
背板：		背板CPC-9108B：
		1個系統槽、7個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O
		2 個 3U 8HP CPCI 電源位,兼容PICMG2.0、PICMG2.1規范
		背板CPC-9108H：
		1個系統槽、7個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O
		2 個 3U 8HP CPCI 電源位,兼容PICMG2.0、PICMG2.1、PICMG2.5規范
		背板(CPC-9108HP)：
		1個系統槽，6個PICMG2.5節點槽，1個交換槽，支持32/64bit、33/66 MHz CompactPCI總線以及GbE交換總線，支持Rear I/O
		2 個 3U 8HP CPCI 電源位,兼容PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.9、PICMG2.16規范
系統散熱：		從右到左吹風式散熱設計
系統散熱：		5個80mm軸心風扇，4800rmp，最大風速7.8m/s
系統電源：		2 個250W 3U CPCI 電源，100 ～ 240V AC 輸入，可選配直流輸入
系統電源：		1+1冗余備份，具有過壓、過流、短路保護電路以及均流功能
環境規格：		工作溫度： -5℃～55℃
		存儲溫度：-45℃～85℃
		相對濕度：5%～90% 非凝結
		MTBF > 50,000 hours
		MTTR < 0.5 hours
機械規格：		安全性：滿足GB4943的基本要求
		EMC：無線電騷擾限值符合GB9254-1998標準A 級
		抗擾度符合GB/T 17618-1998標準A 級
		抗振動：5-17Hz/1mm振幅，17-200Hz/1g 加速度
		抗沖擊：10g加速度，11ms 周期
兼容規范：		PICMG 2.0 R3.0 CompactPCI Specification
		PICMG 2.1 R2.0 CompactPCI Hot Swap Specification
		PICMG 2.5 R1.0 CompactPCI Computer Telephone Specification
		PICMG 2.9 R1.0 CompactPCI Management Specification
		PICMG 2.11 R1.0 CompactPCI Power Interface Specification
		PICMG 2.16 R1.0 CompactPCI Packet Switching Backplane Specification
